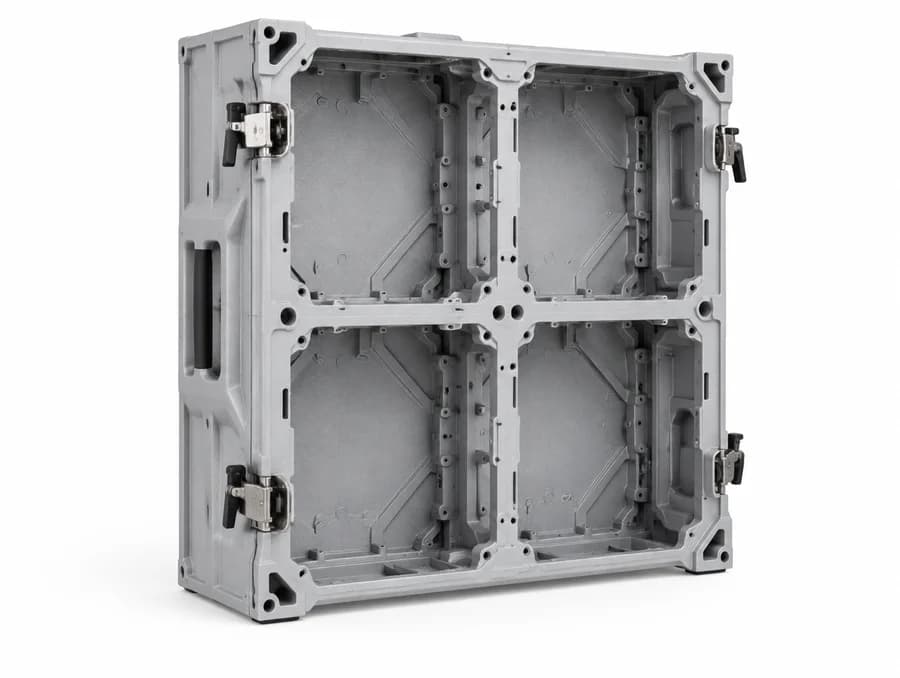

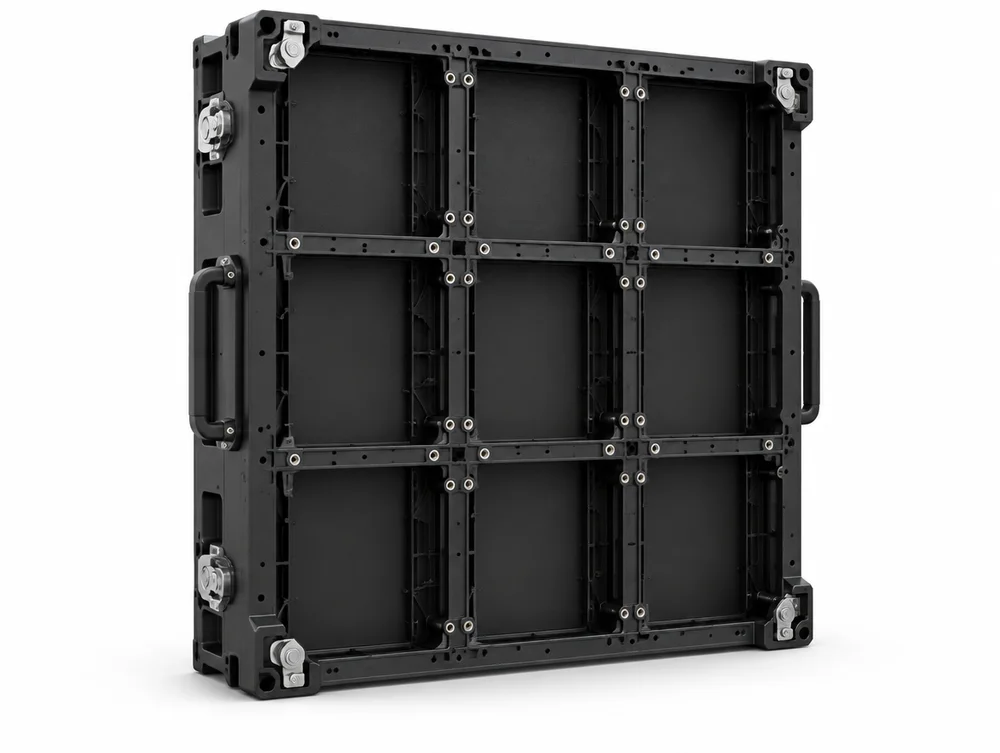

Magnezyum Kasa
Hafif döküm magnezyum gövde; hızlı kilit ve taşıma koluyla sık kurulan sistemler için.
- Hafif döküm gövde
- Hızlı kilit + taşıma kolu
- 96 × 96 cm kasada 4 fan
Seçili ekranFiyat teklifi al
0,31 m² · liste kodu 064X048

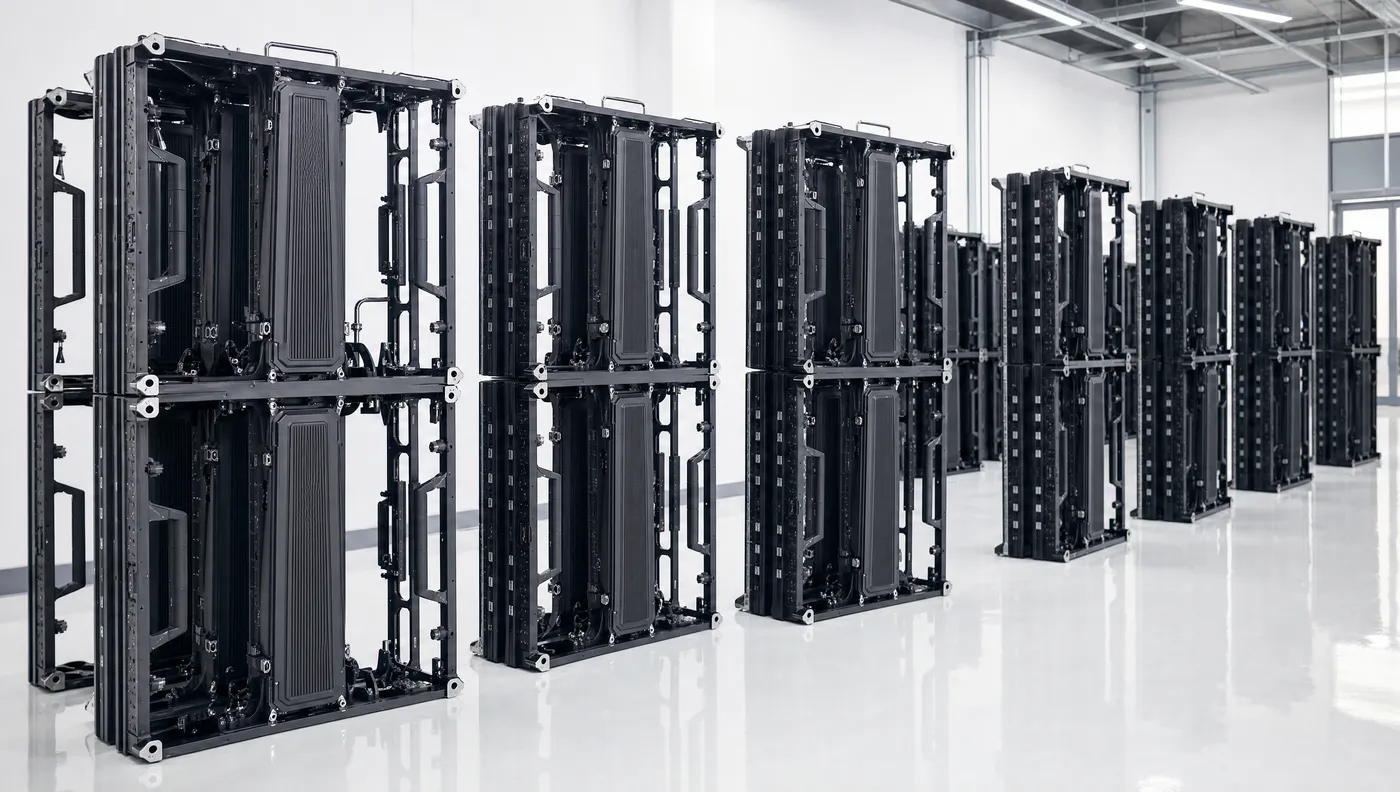

Boş LED Kabinler
Ürün kodu LS-PK-KBB · Boş LED Kabinler
Kendi modülünüzü ve elektroniğinizi takmak için boş kabin gövdeleri. Magnezyum kasalar 64 × 48 ve 64 × 64 cm ölçülerde; 96 × 96 cm dört fanlı magnezyum kasa dış mekân için havalandırmalıdır. L profil kasalar 50 × 50 ve 50 × 100 cm olarak, aynı ölçüler curved (kavisli) gövdeyle de satılır.
- Gövde tipi
- Magnezyum / L profil / curved
- Ölçüler
- 64 × 48, 64 × 64, 96 × 96, 50 × 50, 50 × 100 cm
- Havalandırma
- 96 × 96 cm kasada 4 fan
- Kilit
- Hızlı kilit + taşıma kolu
- Magnezyum ve L profil gövde
- Düz ve curved
- 48–96 cm kasa
- Stoktan teslim
- Kurulum VideosuYakında
- Kurulum KılavuzuYakında
Gövde tipleri
Projenize uygun gövdeyi seçin
Karttan gövde tipini belirleyin, hazır ölçüler listesinden kabin ölçüsünü seçin; fiyat anında güncellensin.

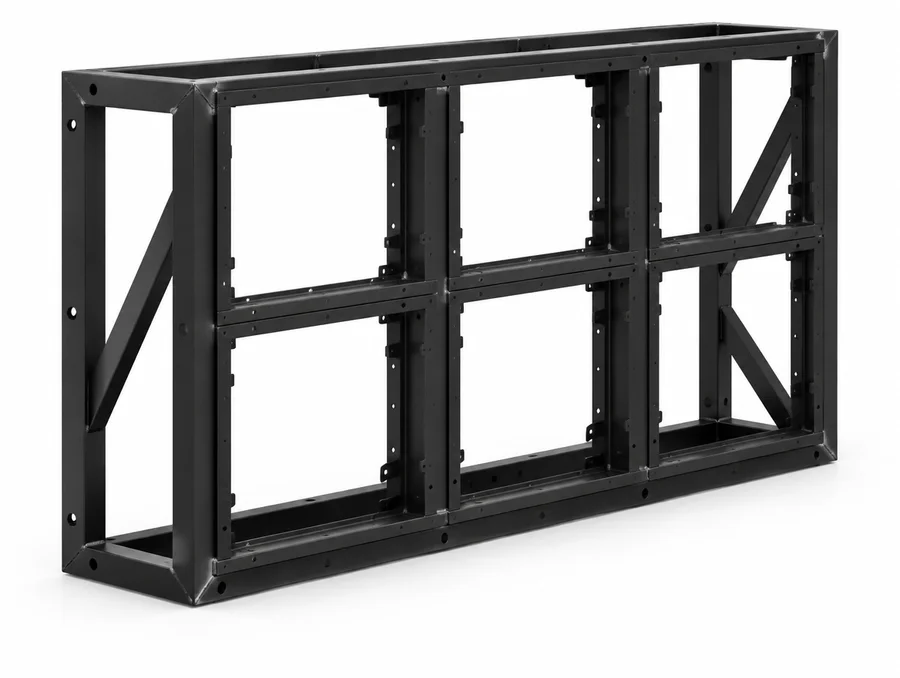

L Profil Kasa
L profilden kaynaklı sağlam gövde; sabit kurulumlarda ekonomik ve dayanıklı yapı.
- Kaynaklı L profil gövde
- Sabit kurulum için sağlam
- Ekonomik çözüm
Seçili ekranFiyat teklifi al
0,25 m² · liste kodu 500X500

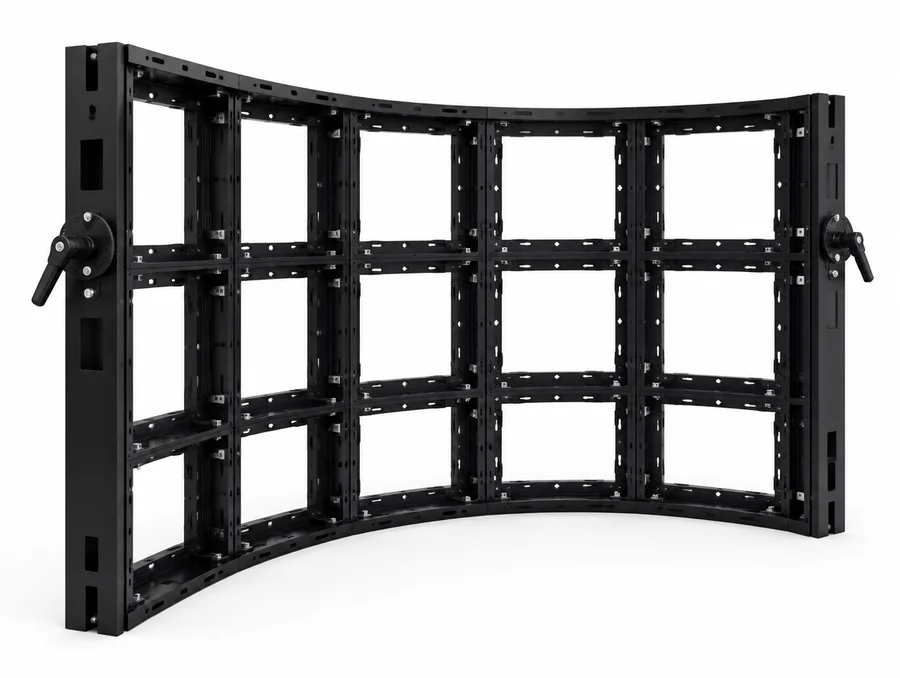

Curved (Kavisli) Kasa
Kavisli montaj yüzeyi; iç bükey ve dış bükey ekran gövdeleri kurmak için.
- Kavisli montaj yüzeyi
- Açı ayarlı kenar kilidi
- Kolon ve kavisli duvar
Seçili ekranFiyat teklifi al
0,25 m² · liste kodu 500X500
Ürün görselleri anlatım için temsili kullanılmıştır.
Boş LED kabin gövdeleri
LED ekran projeniz için sağlam bir başlangıç
Modül yerleşimine uygun, düzenli elektronik montaj alanı sunan ve farklı ekran ölçülerinde birleştirilebilen profesyonel boş LED ekran kabinleri.
Standart ölçü
Modüler gövde
Kolay montaj
Projeye uygun seçenekler
!
Bu ürün boş metal kabindir. Künyede kapsam "Yalnızca kabin gövdesi" olarak yazılıdır. LED modülü ve elektronik bileşenler, paket açıklamasında ayrıca belirtilmedikçe fiyata dâhil değildir.
Boş LED kabin nedir?
Ekranın taşıyıcı gövdesi
Boş LED kabin, ekran sisteminin modüllerini ve elektronik bileşenlerini taşıyan metal gövdedir. LED modülleri, güç kaynakları, kontrol kartları ve görüntü sistemi boş kabinden ayrı ürünlerdir.
Boş kabin
Bu ürün
- Metal gövde
- Ön modül yuvaları
- Arka servis kapakları
- Montaj profilleri
- Kablo geçiş alanları
- Kabin birleştirme noktaları
Hazır LED kabin
Ayrı ürün
- LED modülleri
- Güç kaynakları
- Alıcı kontrol kartı
- Güç ve data kabloları
- Çalışan ekran yüzeyi
- Test edilmiş teslim

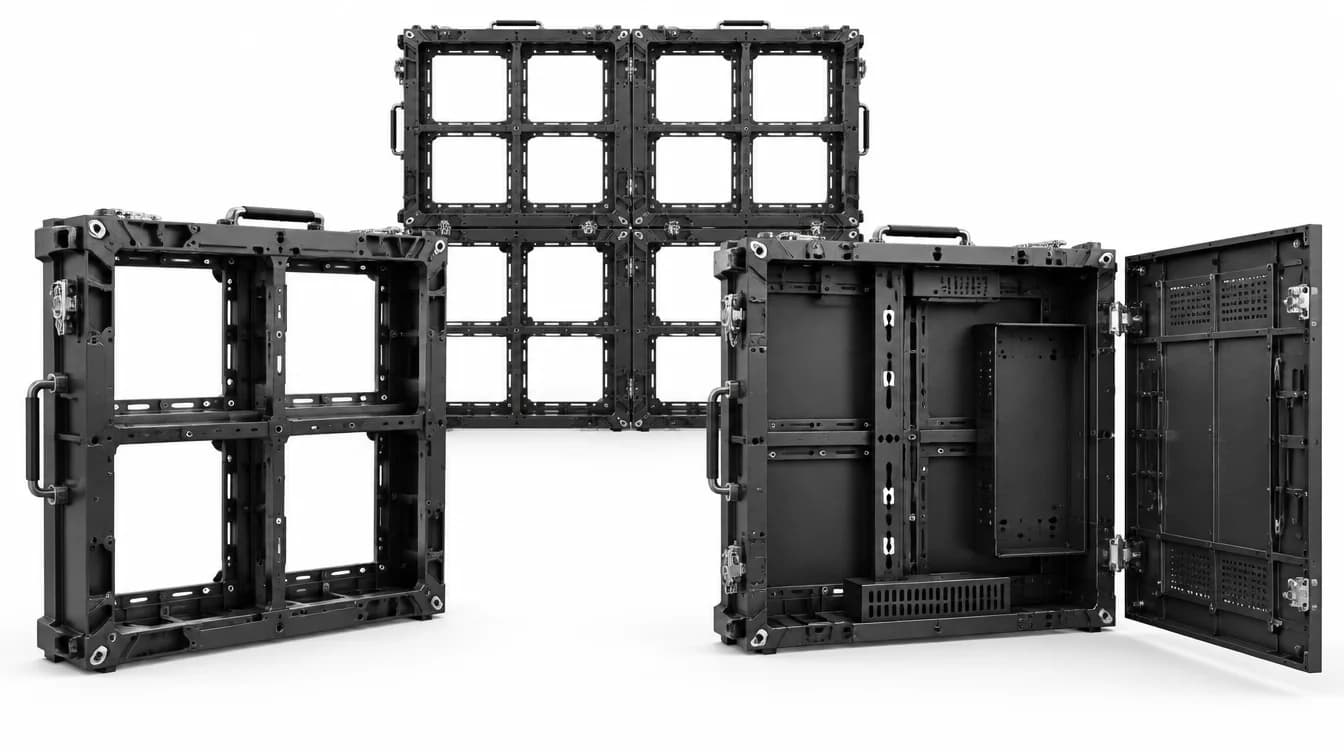

Ürün görünümleri
Üretim ve montaj detaylarını yakından görün
Kilit ve taşıma: Hızlı kilit + taşıma kolu.

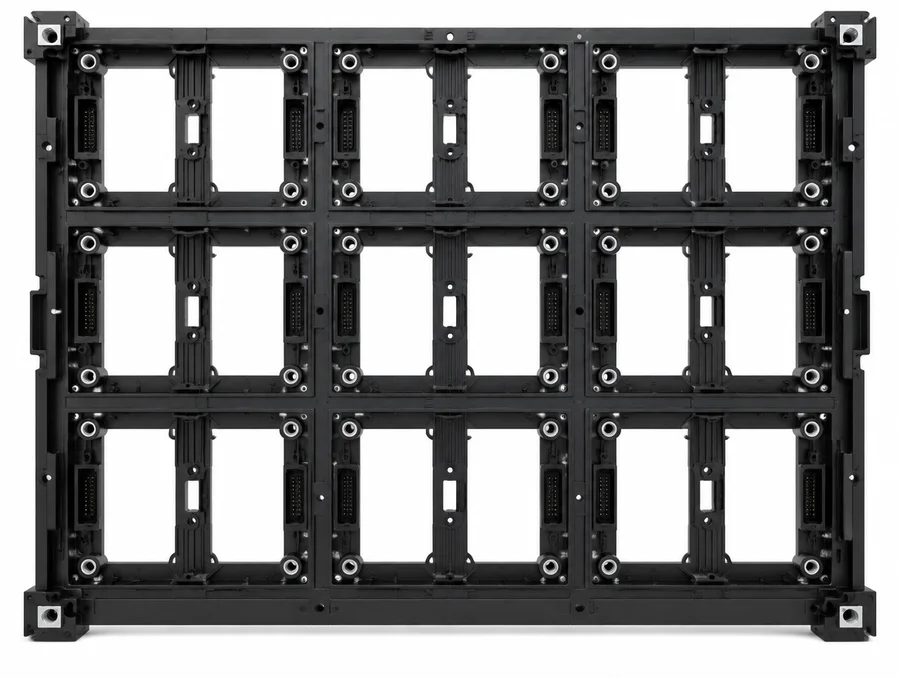

Ön görünüş
Çıplak modül montaj çerçevesi ve boş yuvalar

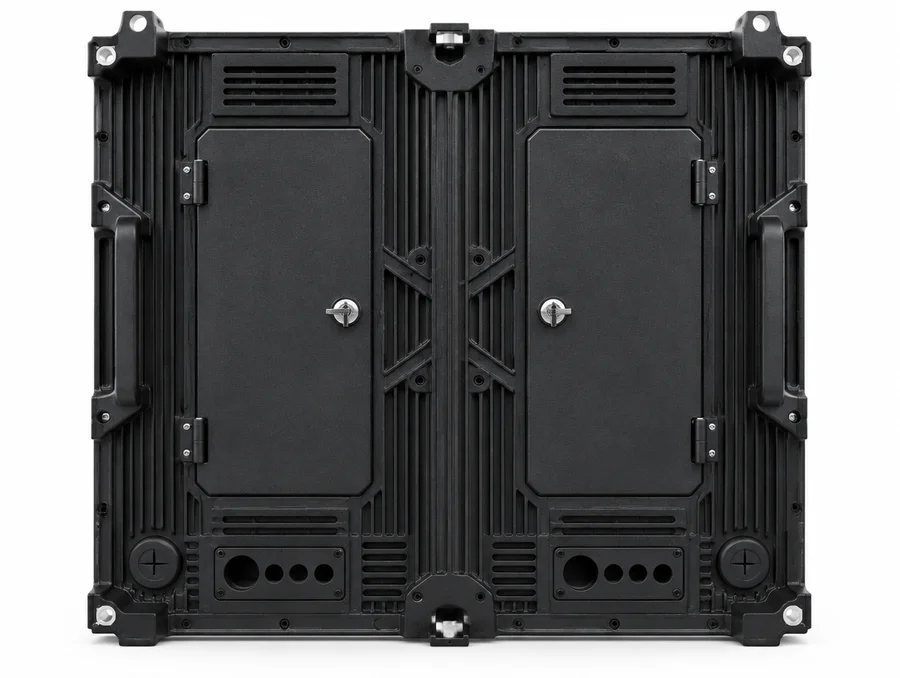

Arka görünüş
Servis kapakları, havalandırma ve kablo girişleri
Sağ yan görünüş
Kabin derinliği ve kenar profili
Sol yan görünüş
Taşıma kolu ve kilit yuvaları

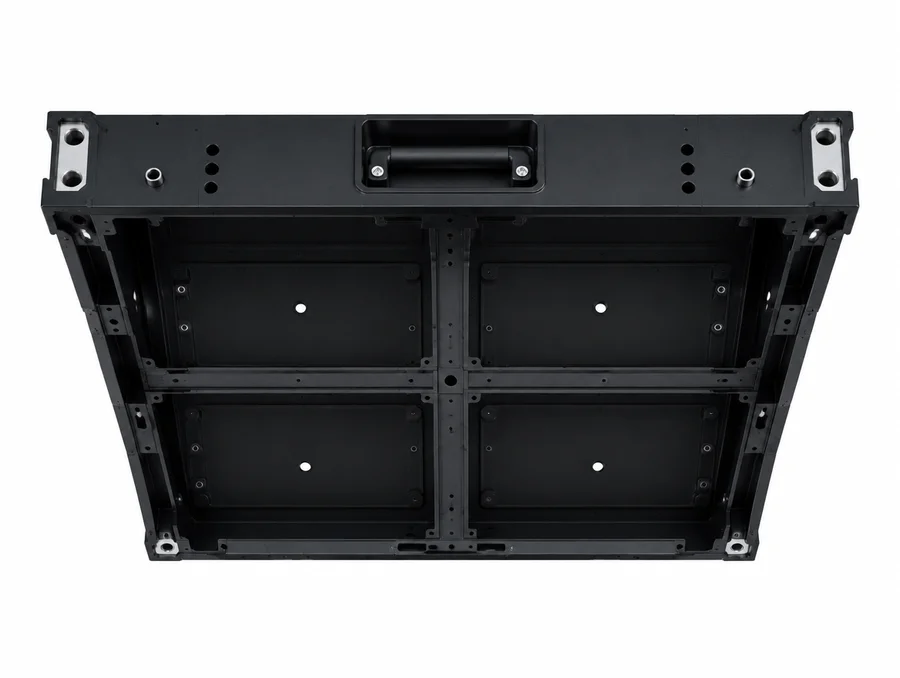

Üst görünüş
Birleştirme delikleri ve hizalama pimleri

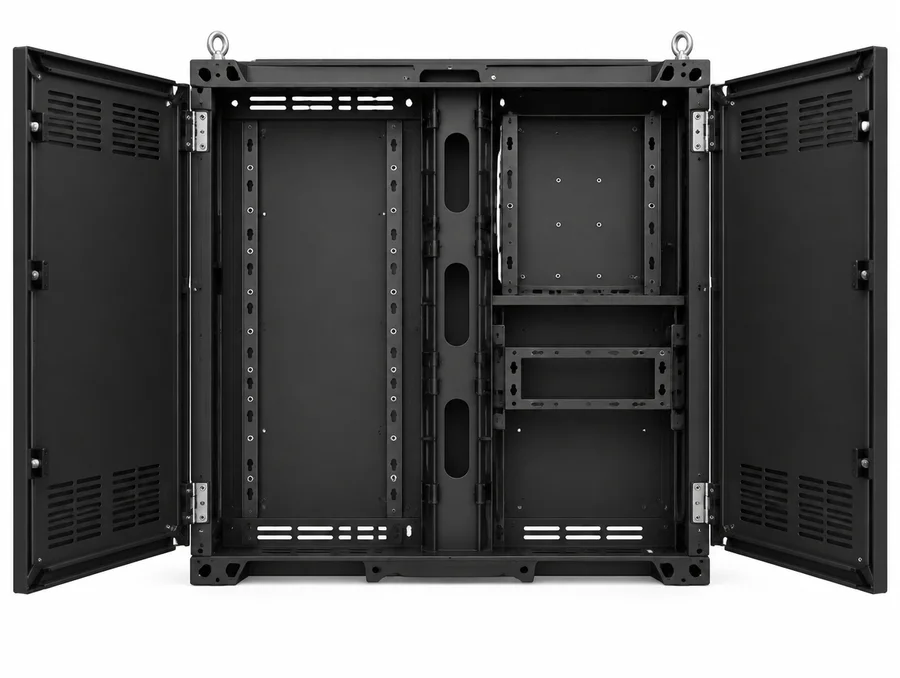

Kapaklar açık
Bomboş iç hacim, montaj rayları ve kablo kanalları

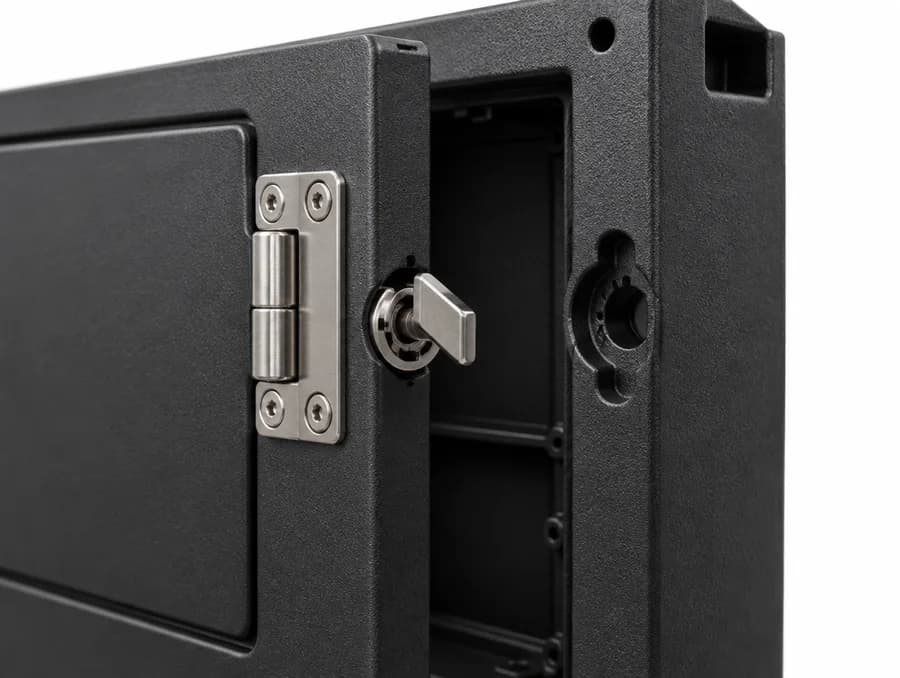

Menteşe ve kilit
Servis kapağı menteşesi ve çeyrek tur kilit.

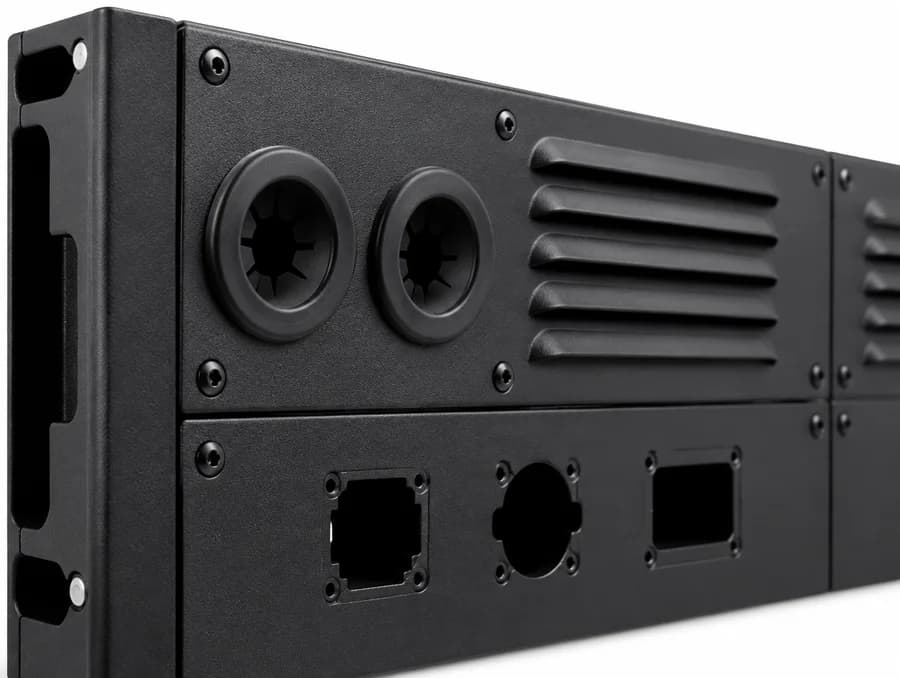

Kablo girişi ve havalandırma
Lastik rakorlu kablo geçişleri, havalandırma dilimleri.

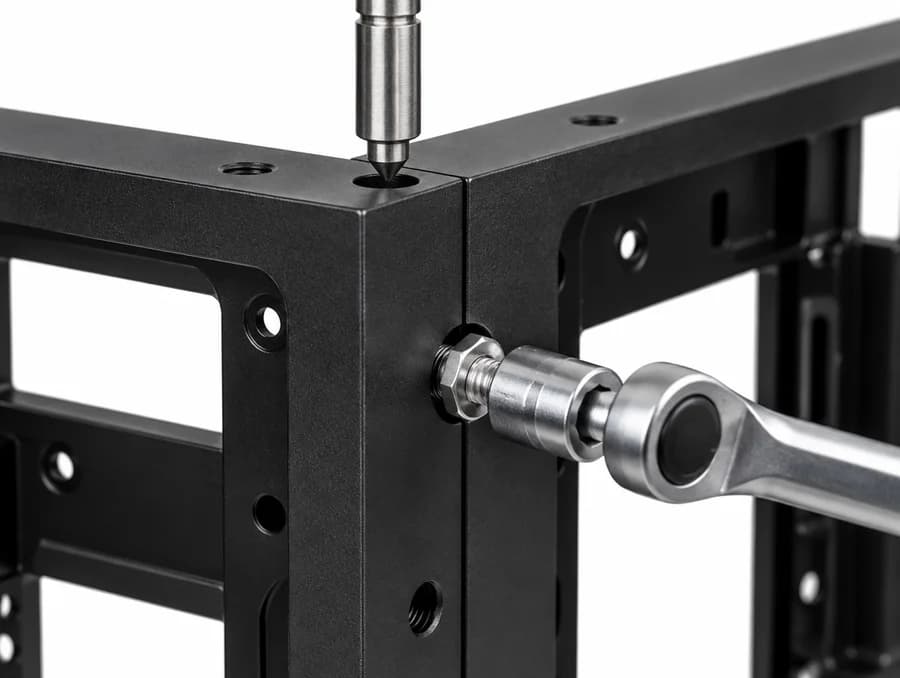

Kabin birleşimi
Hizalama pimi ve cıvatalı bağlantı noktası.

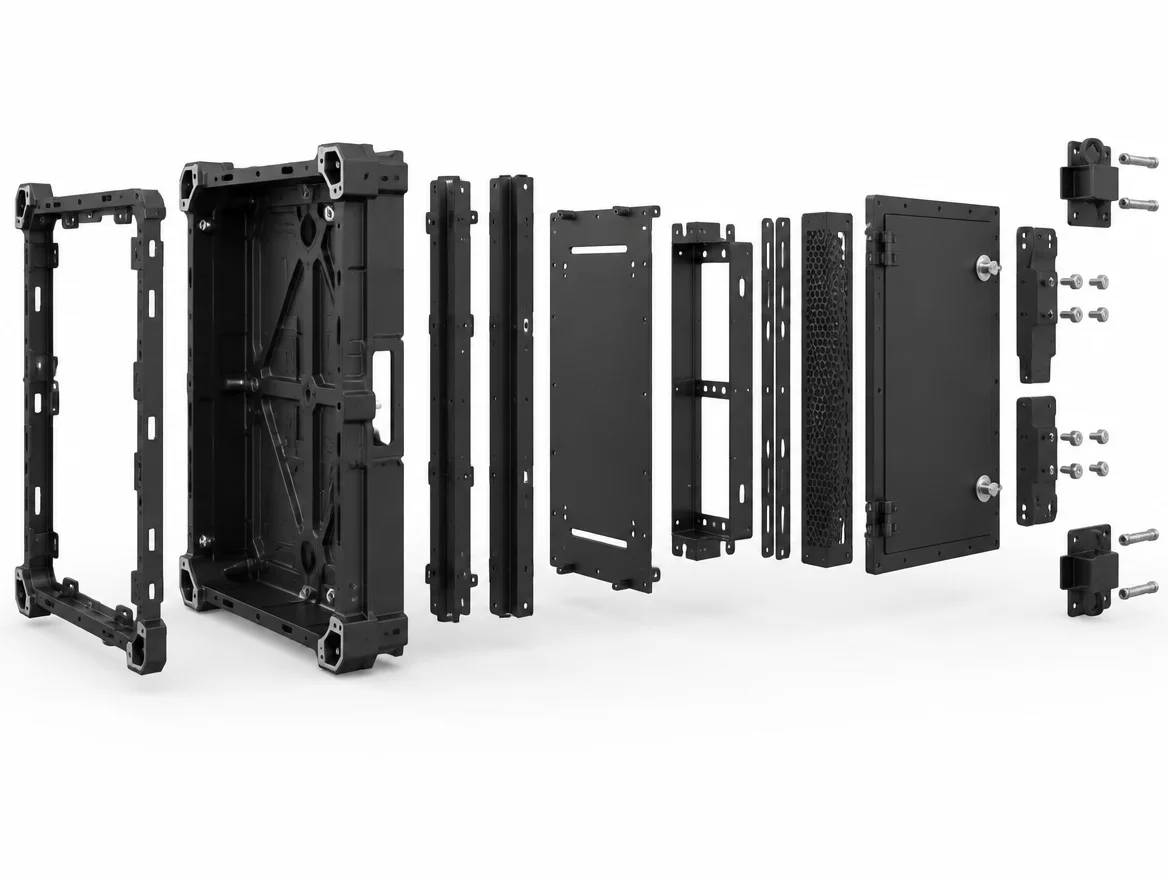

Gövde yapısı
Her detay montaj ve servis kolaylığı için
Modül ve güç kaynağı için hazır delik — parçalar gövdeye vidalanacak şekilde hazırlanır.
- Ön modül montaj çerçevesi
- Ana metal gövde
- İç destek profilleri
- Güç kaynağı montaj alanı
- Kontrol kartı montaj alanı
- Kablo kanalları
- Havalandırma bölümü
- Arka servis kapağı
- Menteşe ve kilit sistemi
- Kasa birleştirme parçaları
- Montaj noktaları
- Taşıma kolu
Listedeki parçaların tamamı mekaniktir. Elektronik bileşenler bu üründe yoktur.
Paket içeriği
Satın almadan önce paket içeriğini netleştirin
Pakete dahil
- Metal kabin gövdesi
- Ön modül montaj çerçevesi
- Arka servis kapakları
- Menteşe ve kilitler
- İç montaj profilleri ve rayları
- Kabin birleştirme noktaları
- Modül ve güç kaynağı için hazır delikler
+
Pakete dahil değil
- LED modülleriOpsiyonel
- Güç kaynaklarıOpsiyonel
- Alıcı kontrol kartıOpsiyonel
- HUB kartıOpsiyonel
- Güç kablolarıOpsiyonel
- Data kablolarıOpsiyonel
- Gönderici kartOpsiyonel
- Video işlemciOpsiyonel
- Kontrol bilgisayarıOpsiyonel
- Montaj ve konstrüksiyon hizmetiOpsiyonel
Modül–kabin uyumu
Kabin ölçüsüne uygun modülü seçin
Kabin ölçüsünü ve modül ölçüsünü seçin; modülün tam oturup oturmadığını ve kaç adet gerektiğini anında görün.
Kabin ölçüsü
Modül ölçüsü
Kural: kabin genişliği modül genişliğine, kabin yüksekliği modül yüksekliğine tam bölünmelidir. Modülün 90° çevrilmiş hâli de denenir. Buradaki iki modül ölçüsü LedSido'nun satıştaki modüllerinin gerçek ölçüleridir.
İç ve dış mekân modüllerinin çoğu.
Uyumlu
64 × 48 cm kabine 320 × 160 mm modül 2 × 3 = 6 adet olarak boşluksuz yerleşir.
- Yatay modül
- 2 adet
- Dikey modül
- 3 adet
- Toplam modül
- 6 adet
- Artan boşluk
- Yok
Modül yerleşimi
Düzenli modül yerleşimi, kesintisiz ekran yüzeyi
Aşağıdaki adımlar modüllerin kabine nasıl takıldığını gösterir; modüller bu ürüne dâhil değildir.
01
Boş metal kabin
Ön yüz çıplak montaj çerçevesidir; hiçbir modül takılı değildir.
02

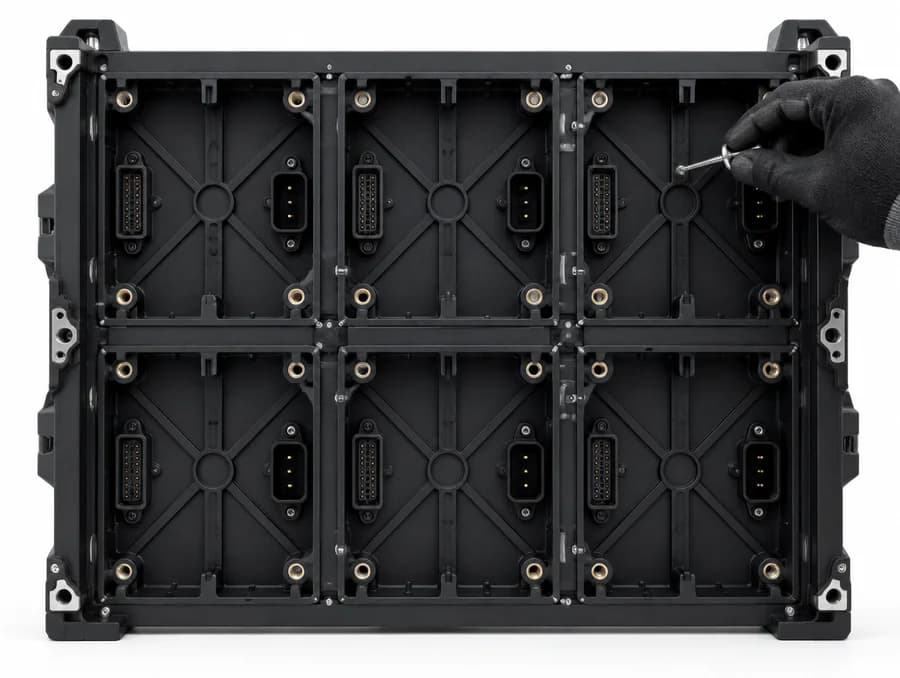

Montaj noktaları hazır
Yuvalarda dişli takozlar, hizalama kaburgaları ve bağlantı soketleri bulunur.
03

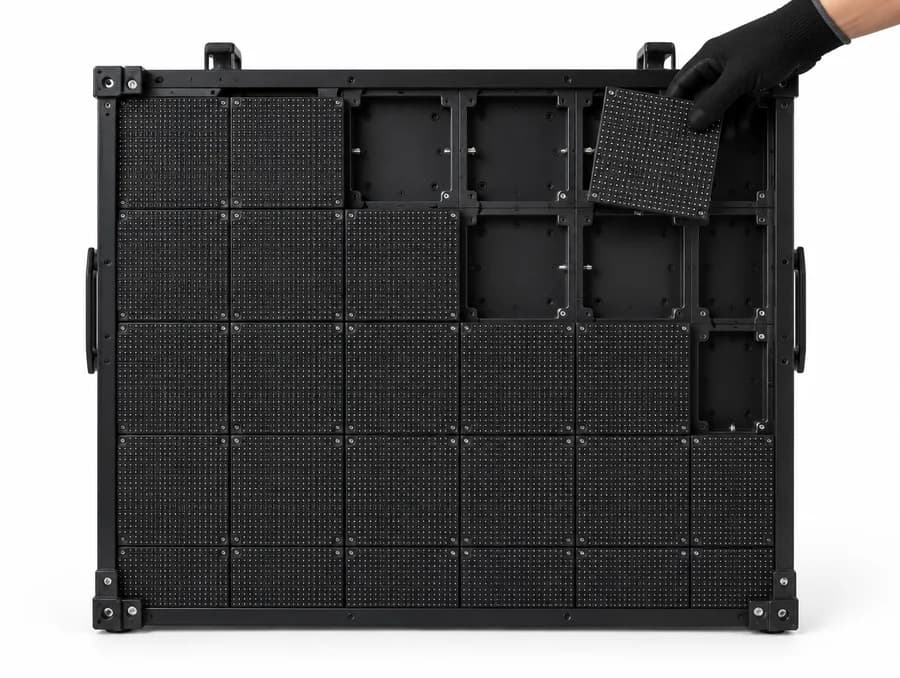

Modüller yerleşir
LED modüller satır ve sütun düzeninde, kendi yuvalarına oturtulur.
04

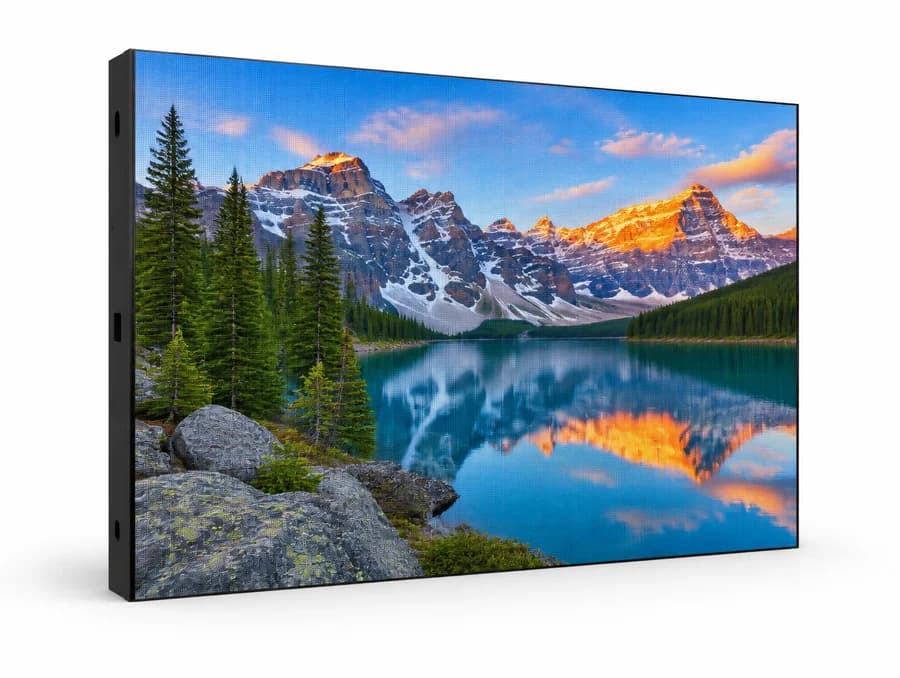

Ekran yüzeyi tamamlanır
Yüzey düz ve kesintisiz hâle gelir; kabin gövdesi arkada kalır.
Elektronik yerleşim
Kabin içerisinde düzenli ve erişilebilir montaj
Temsilî yerleşimElektronik bileşenlerin yerleşimi; kabin ölçüsüne, modül adedine, toplam güç ihtiyacına ve kullanılan kontrol sistemine göre planlanmalıdır.
- Güç kaynakları
- Alıcı kontrol kartı
- HUB kartı
- Sigorta ve enerji dağıtımı
- Güç kabloları
- Data kabloları
- Giriş ve çıkış bağlantıları
!
Bu ürün boş metal kabindir. Künyede kapsam "Yalnızca kabin gövdesi" olarak yazılıdır. LED modülü ve elektronik bileşenler, paket açıklamasında ayrıca belirtilmedikçe fiyata dâhil değildir.
Birleştirme
Tek kabinden büyük ekran gövdesine
Standart kabinlerin modüler olarak birleştirilmesiyle farklı genişlik ve yüksekliklerde ekran gövdeleri oluşturulabilir.
1
Tek kabin
2

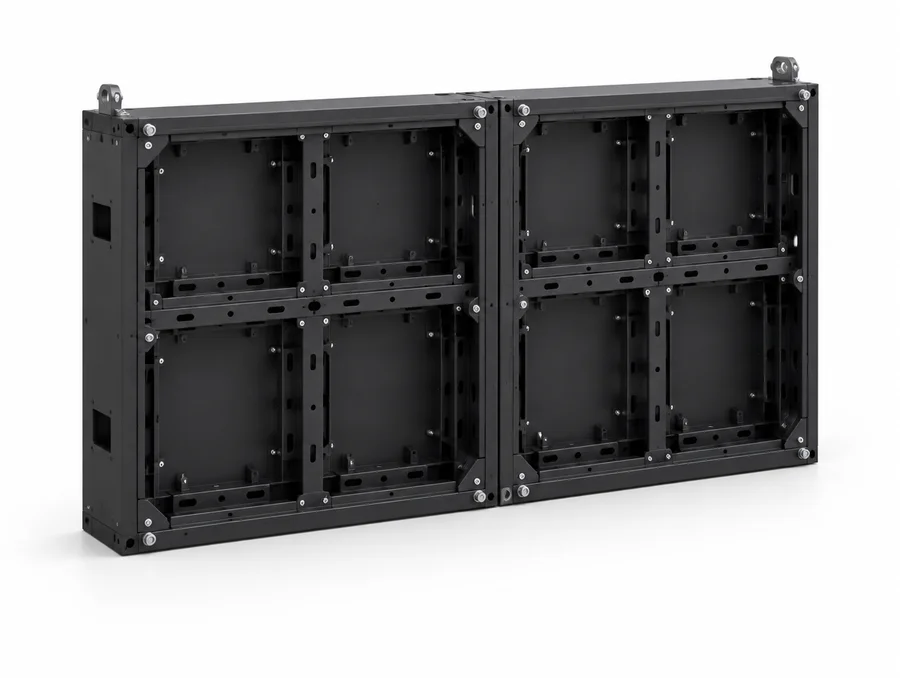

Yan yana iki kabin
3

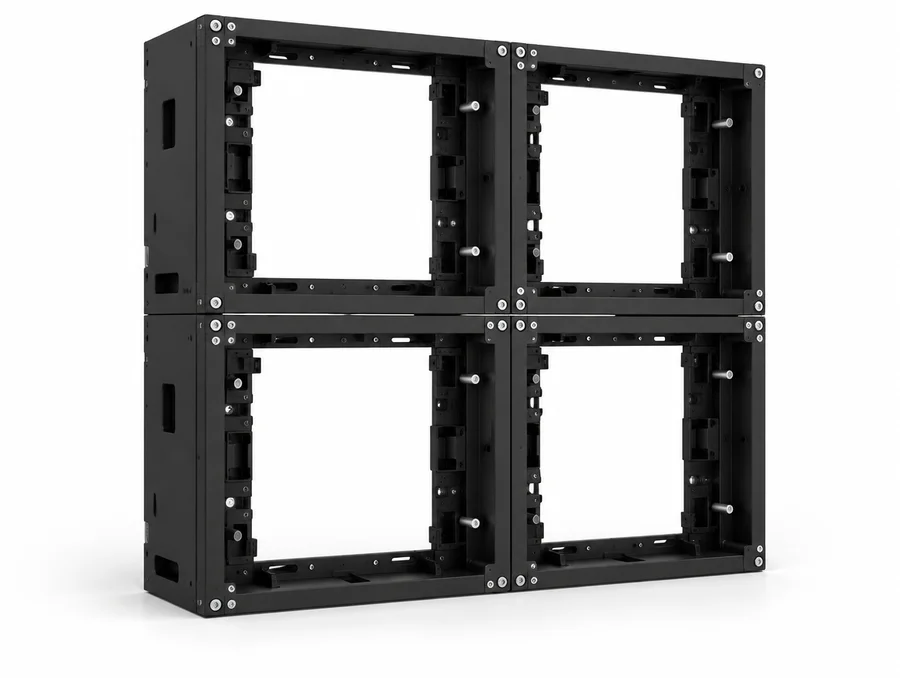

Dört kabinlik gövde
4

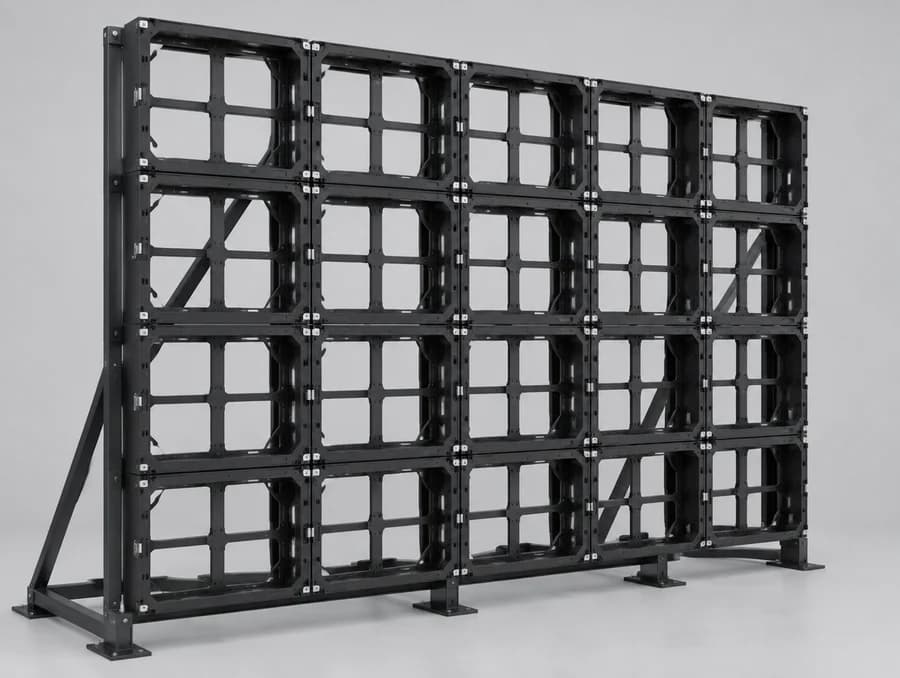

Büyük ekran konstrüksiyonu
Kabin bağlantı delikleri
Cıvata ve kilit noktaları
Hizalama yüzeyleri
Kablo geçişleri
Taşıyıcı konstrüksiyon bağlantıları
Karşılaştırma
İhtiyacınıza uygun ürün tipini belirleyin
Özellik
Boş Kabin
Hazır LED Kabin
Metal gövde
Dahil
Dahil
LED modülü
Opsiyonel
Pakete dahil
Güç kaynağı
Opsiyonel
Pakete dahil
Kontrol kartı
Opsiyonel
Pakete dahil
İç kablolama
Montaj gerekir
Yapılmış
Teknik bilgi ihtiyacı
Yüksek
Daha düşük
Özelleştirme
Yüksek
Standart
Kullanıma geçiş
Montaj sonrası
Tak-kullana yakın
Elektronik montajını kendiniz yapacaksanız boş kabin doğru üründür.
Kabin seçeneklerini görHazır çalışan bir sistem istiyorsanız hazır kabin paketine bakın.
Hazır kabin paketini inceleHedef kullanıcı
Üretim ve entegrasyon sürecini kendisi yönetenler için
Boş kabin; kullanacağı LED modülünü, güç sistemini ve kontrol ekipmanını kendisi belirlemek isteyen profesyonel kullanıcılar için esnek bir altyapı sunar.
LED ekran üreticileri
Kendi modül ve elektronik seçimiyle ekran üretenler.

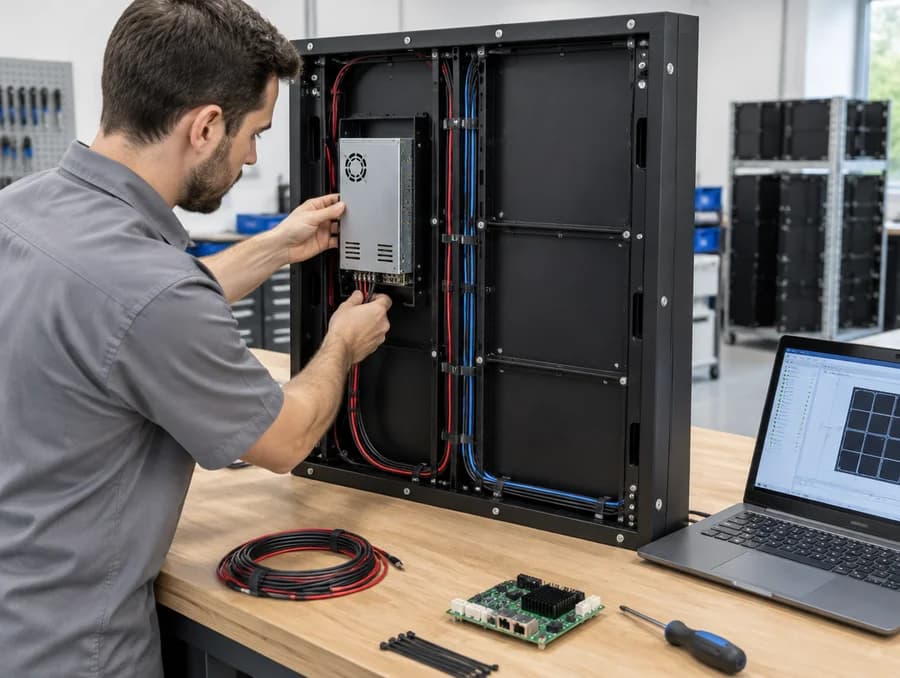

Sistem entegratörleri
Kontrol ve güç sistemini projeye göre kuranlar.

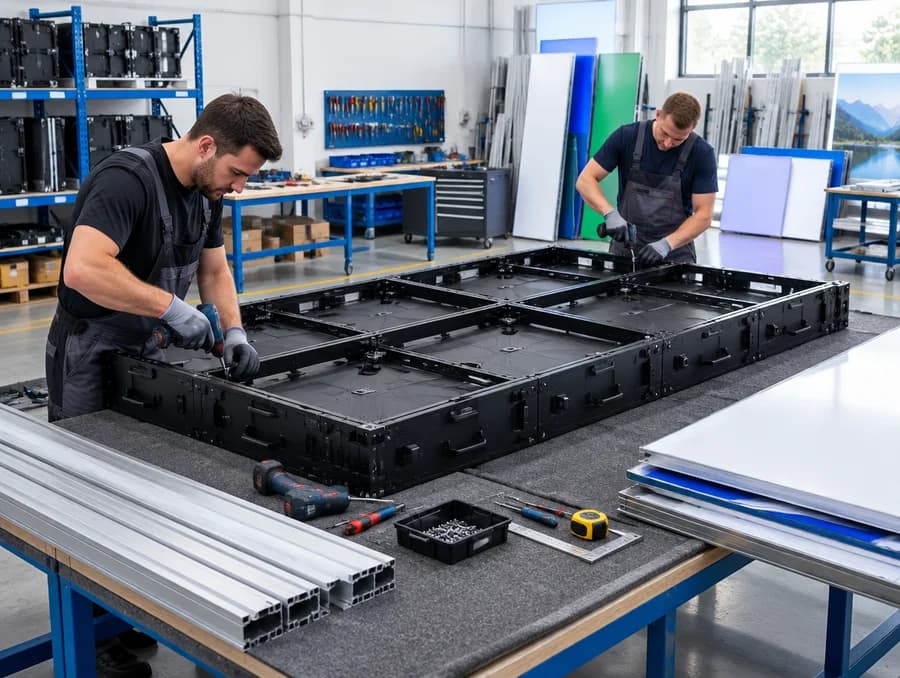

Tabela ve reklam firmaları
Kendi konstrüksiyonuna LED yüzey ekleyenler.
Teknik servis ekipleri
Mevcut ekranı yenileyen ve gövde değiştirenler.
Kullanım alanları
Farklı LED ekran projeleri için gövde çözümü
Aşağıdaki uygulamalar, boş kabin gövdesine modül ve elektronik eklendikten sonra ortaya çıkan ekranlardır.
Gövde
UygulamaMağaza içi LED ekran
Gövde
UygulamaToplantı salonu ekranı
Gövde
UygulamaBina cephesi ekranı
Gövde
UygulamaFuar ve etkinlik ekranı
Gövde
UygulamaYol kenarı reklam ekranı
Gövde
UygulamaKurumsal bilgilendirme ekranı
Üretim biçimi
Standart ölçü mü, özel üretim mi?
Standart modül ve ekran ölçüleri için hazır boş kabin; özel alan ve ölçüler için CNC kasa tercih edilebilir.
Standart boş kabin
- Hazır ölçüler
- Hızlı temin
- Standart modül dizilimi
- Birim fiyat avantajı
- Modüler genişletme
CNC kasa
- Projeye özel ölçü
- Özel modül yerleşimi
- Alanın ölçülerine uygun üretim
- Sabit uygulamalar
- Üretim süresi gerektirir
Süreç
Doğru kabini seçin, sisteminizi oluşturun
01
Ekran ölçüsünü belirleyin
Uygulama alanının genişlik ve yüksekliğini ölçün.
02
Uyumlu kabin ve modülü seçin
Kabin ölçüsü modül ölçüsüne tam bölünmelidir.
03
Kabin adedini hesaplayın
Kabin kesilmez; ölçü tam kabine yukarı yuvarlanır.
04
Elektronik yerleşimini planlayın
Güç, kontrol ve kablolama kabin içinde konumlandırılır.
05
Montaj ve test
Kabinler birleştirilir, modüller takılır ve sistem test edilir.
Paketleme
Ürünleriniz güvenli şekilde hazırlansın
Kabinler köşe koruması ve koruyucu sargıyla, adet ve ölçü kontrolü yapılarak sevke hazırlanır.
Tekli koruma
Koruyucu sünger, streç sargı, dört köşe koruması ve ürün etiketi.
Palet sevkiyatı
Palet üzerine düzenli yerleşim, çemberleme ve sevkiyat etiketi.
Teknik destek
Seçimden montaja teknik destek
Kabin–modül uyumluluk desteği
Hangi modül ölçüsünün hangi kabine tam oturduğunu birlikte kontrol ederiz.
Elektronik yerleşim danışmanlığı
Güç kaynağı, kontrol kartı ve kablolama planı için teknik destek.
Montaj ve konstrüksiyon desteği
Birleştirme, taşıyıcı sistem ve servis yönü planlaması.
Yedek parça ve teknik servis
Kapak, kilit, menteşe ve gövde parçaları tedarik edilir.
Sık sorulanlar
Sipariş öncesi
Gövde tipi, ölçü, modül uyumu ve elektronik yerleşimi birlikte planlanır.
Boş LED kabin nedir?+
LED ekran sisteminin modüllerini ve elektronik bileşenlerini taşıyan metal gövdedir. Bu üründe kapsam "Yalnızca kabin gövdesi"dir.
LED modülleri fiyata dahil mi?+
Hayır. LED modülleri ayrı üründür; kabin ölçünüze uyan modülü modül katalogundan seçersiniz.
Güç kaynağı ve kontrol kartı pakete dahil mi?+
Hayır. Kabin bu parçalar için hazır montaj alanı ve delik taşır, ancak parçaların kendisi dâhil değildir.
Kabinime hangi modül ölçüsü uyumludur?+
Kabin genişliği modül genişliğine, kabin yüksekliği modül yüksekliğine tam bölünmelidir. Yukarıdaki uyumluluk aracıyla kontrol edebilirsiniz.
Bir kabine kaç adet modül yerleşir?+
Kabin ve modül ölçüsüne bağlıdır. Uyumluluk aracı yatay, dikey ve toplam modül adedini hesaplar.
İç ve dış mekân kabinleri arasındaki fark nedir?+
Bu üründe farkı havalandırma yapar: künyede "96 × 96 cm kasada 4 fan" yazılıdır. Dış ortam uygulamalarında ısı yönetimi ve kablo geçişlerinin korunması önem kazanır.
Ön servis ve arka servis ne anlama gelir?+
Ön serviste LED modül ekranın önünden çıkarılır, arka bakım koridoru gerekmez. Arka serviste servis kapağı arkadan açılır ve elektroniğe arkadan erişilir.
Kabinler birbirine nasıl bağlanır?+
Kabinler hizalama yüzeylerinden aynı düzleme getirilir ve birleştirme deliklerinden cıvatayla bağlanır.
Kabin ölçüsünü özel olarak üretebilir misiniz?+
Standart ölçüler dışında proje ölçüsü gerekiyorsa CNC kasa üretimi değerlendirilir; ölçü ve modül yerleşimi birlikte belirlenir.
Kaç kabine ihtiyacım olduğunu nasıl hesaplayabilirim?+
Hedef genişliği ve yüksekliği kabin ölçüsüne bölüp yukarı yuvarlayın; kabin kesilmez, bu yüzden gövde istenenden biraz büyük çıkar. Ölçünüzü paylaşırsanız uygun kabin modelini ve adedi birlikte belirleriz.
Montaj ve elektronik dizilim desteği sağlanıyor mu?+
Kabin–modül uyumu, elektronik yerleşim planı ve birleştirme için teknik destek verilir; saha montajı ayrı bir hizmettir.
Toplu alımlarda fiyat avantajı var mı?+
Adet arttıkça fiyat çalışması yapılır. Sepetinizi oluşturup teklif formundan iletin, toplu fiyat hazırlayalım.
Kabin seçimi
LED ekranınıza uygun kabini birlikte belirleyelim
Kullanacağınız modül ölçüsünü ve oluşturmak istediğiniz ekran boyutunu paylaşın; ihtiyacınız olan kabin modelini ve toplam adedi birlikte hesaplayalım.
Teknik özellikler
Boş LED Kabinler künyesi
- Gövde tipi
- Magnezyum / L profil / curved
- Ölçüler
- 64 × 48, 64 × 64, 96 × 96, 50 × 50, 50 × 100 cm
- Havalandırma
- 96 × 96 cm kasada 4 fan
- Kilit
- Hızlı kilit + taşıma kolu
- Montaj
- Modül ve güç kaynağı için hazır delik
- Kapsam
- Yalnızca kabin gövdesi
